智能流體控制,觸屏全新感受
圖形化界面、模塊化編程,快速構建屬于您的專屬工作過程
功能強大、配置靈活,輕松滿足您復雜多變的流體傳輸需求
智能觸屏蠕動泵L100-1F
智能流體控制,觸屏全新感受
圖形化界面、模塊化編程,快速構建屬于您的專屬工作過程
功能強大、配置靈活,輕松滿足您復雜多變的流體傳輸需求
流量范圍:-≤500ml/min
最大通道數:8
適用場所:
實驗室,生產車間,制藥等領域使用
產品特性:

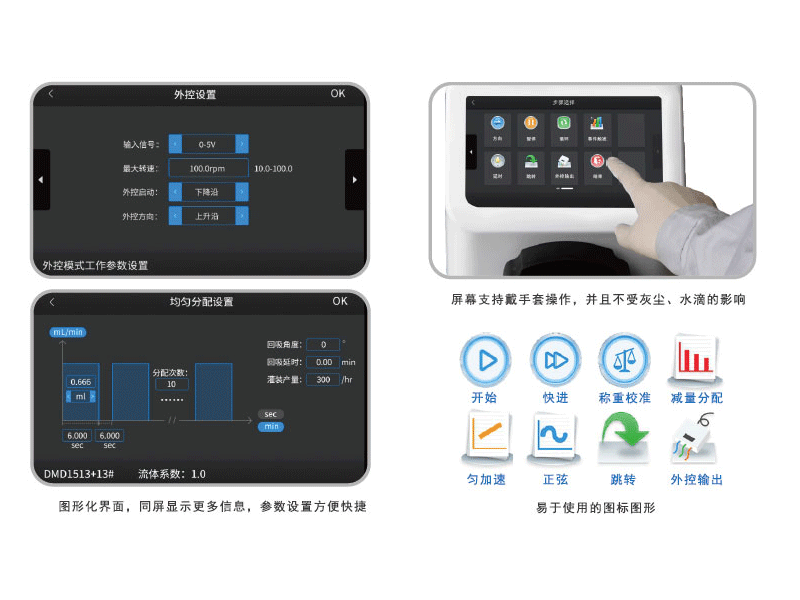

7寸工業觸摸屏,圖形化界面,操作簡單且直觀

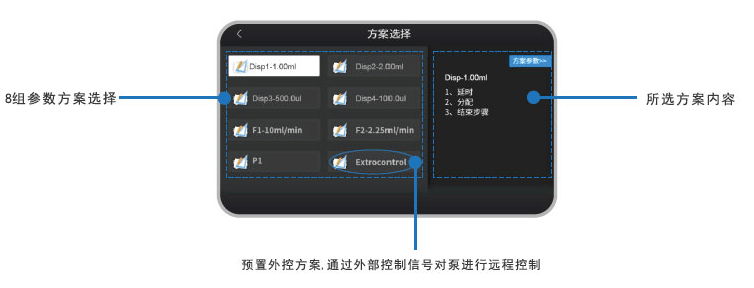

通過編程自定義應用參數,并將參數保存為方案,便于直接調用
多種功能模塊,智能化算法,兼容各種應用,實現復雜的流體傳輸
具有觸摸屏、腳踏開關、模擬量信號、通信等多種控制方式,結合多種接口(USB, RJ11,DB15等),便于實現系統集成
通過編程自定義應用參數,并將參數保存為方案,便于直接調用
· 通過編程模式來定義泵的工作過程及參數
· 可自定義保存7組工作參數,每組參數最多可有10個步驟
· 可使用字母、數字定義方案名稱,便于方案識別和直接調用
· 預置外控方案,用于通過外部信號對泵進行操作和控制
多種功能模塊、智能化算法,兼容各種應用,實現復雜的流體傳輸過程
· 提供9種運行控制模塊:勻速、勻加速、勻減速、階梯加速、階梯減速、正弦、均勻分配、增量分配、減量分配
· 提供8種邏輯控制模塊:方向、延時、事件觸發、狀態輸出、暫停、跳轉、循環、停止
· 各運行控制模塊可獨立使用,完成簡單的流體傳輸
· 通過組合配置多種功能模塊,實現多步驟、復雜的流體傳輸

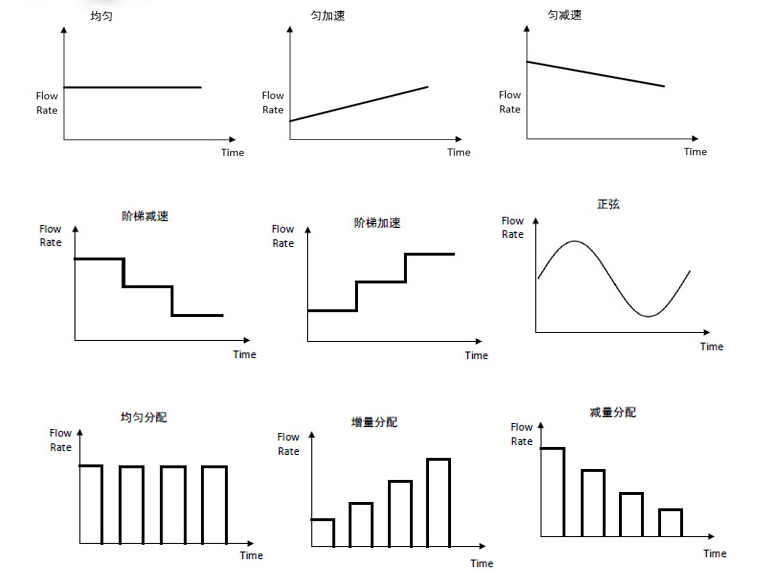

9種運行模塊示意圖:

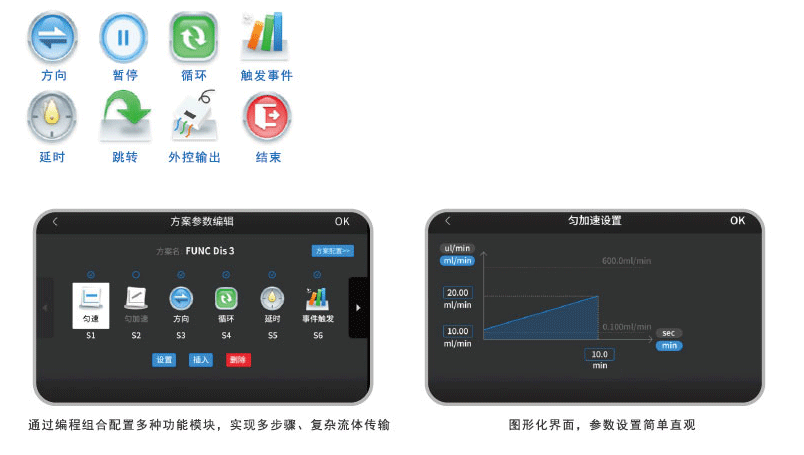

8種邏輯控制模塊:

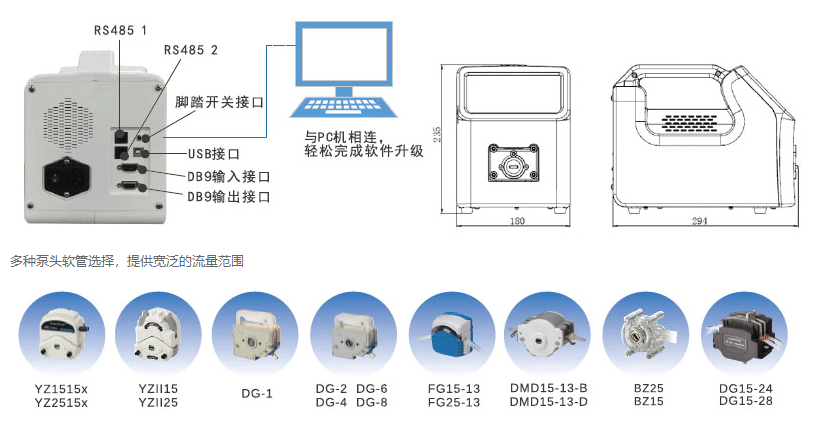

具有觸摸屏,腳踏開關,模擬量信號,通信等多種控制方式,結合多種接口(USB,RJ11,DB9等)
其他參數
產品型號(產品編號) | 適用泵頭型號 | 適用軟管規格 | 最大參考流量(ml/min) | 重量 |
L100-1F-A (05.02.73A) |
YZ1515X,YZII15 | 13#,14#,19#,16#,25#,17#,18# | 380 | 5.4 |
YZ2515X | 15#,24# | 266 | 5.4 | |
YZII25 | 15#,24#,35#,36# | 500 | 5.4 | |
FG15-13 | 13#,14#,19#,16#,25#,17#,18# | 430 | 5.3 | |
FG25-13 | 15#,24# | 270 | 5.3 | |
DMD15-13-B | 2*13#,2*14#,2*19#,2*16#,2*25# | 375 | 5.4 | |
BZ15-13-A | 14# | 22 | 5.3 | |
BZ15-13-B | 16# | 80 | 5.3 | |
BZ15-13-C | 25# | 150 | 5.3 | |
BZ15-13-D | 17# | 270 | 5.3 | |
BZ25-13-B | 24# | 250 | 5.3 | |
DG15-24 | 16#,25#,17# | 300(單通道) | 5.8 | |
DG15-28 | 13#,14#,內徑≤3.17mm,壁厚0.8-1mm | 75(單通道) | 5.7 | |
DG-(1,2,4,6,8)6滾輪 | 內徑≤3.17mm,壁厚0.8-1mm | 48(單通道) | 5.2-5.6 | |
DG-(1,2,4)10滾輪 | 內徑≤3.17mm,壁厚0.8-1mm | 32(單通道) | 5.2-5.4 |
智能流體控制,觸屏全新感受
圖形化界面、模塊化編程,快速構建屬于您的專屬工作過程
功能強大、配置靈活,輕松滿足您復雜多變的流體傳輸需求
轉速范圍: | 0.1-100rpm, 正反轉可逆,調整分辨率0.1rpm |
---|---|
流量范圍: | 0.15ul/min-500ml/min |
分配液量范圍: | 0.1mL-9999L(分配誤差<2%) |
校準功能: | 輸入測試泵送液量,自動校準流量和液量 |
顯示方式: | 7寸1024*600像素真彩液晶屏 |
顯示語言: | 中文或者英文可設 |
控制方式: | 觸摸屏控制、腳踏開關控制、外部信號控制、通信控制 |
工作模式: | 編程模式 |
編程功能: | 運行控制模塊:勻速、勻加/減速、階梯加/減速、正弦、均勻分配、增/減量分配 |
邏輯控制模塊: | 方向、延時、事件觸發、狀態輸出、暫停、跳轉、循環、停止 |
外控功能: | 啟??刂?方向控制:電平信號和觸點信號可選 |
速度控制: | 0-5V/0-10V/4-20mA/0-10kHz可選,接口統一,最大轉速可設 |
通信功能: | 采用Modbus規約,支持多種波特率(1200/2400/4800/9600/19200/38400bps), |
狀態輸出: | 通過高低電平輸出泵的啟停、方向狀態,及自定義的泵的特殊階段狀態 |
分配液量設置范圍: | 0.001uL-999.9L |
間隔時間設置范圍: | 0.5s-9000s |
分配次數設置范圍: | 1-99999(0為無限循環) |
定時時間設置范圍: | 0.5s-9000s |
回吸功能: | 通過設置回吸角度及回吸延遲,來防止滴液 |
延時啟動: | 可預約工作啟動時間 |
全速功能: | 一鍵控制全速工作,用于快速填充和排空,實現液體的預處理及后處理 |
參數方案功能: | 可自定義保存7個參數方案,預置一個外控方案,各方案參數可直接調用 |
電磁兼容性: | 關鍵指標達到或超過II級水平 |
外形尺寸(長*寬*高): | 180mm×292mm×235(mm) |
適用電源: | AC196V-242V, 50/60Hz |
工作環境溫度: | 0℃-40℃ |
工作環境相對濕度: | <80% |
防護等級: | IP31 |
重量: | 5.0kg |
